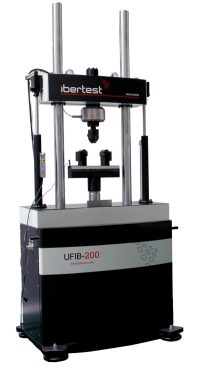

Динамическая испытательная машина UFIB

Гидравлическая испытательная машина UFIB для динамических испытаний испытательных производства компании Ibertest обеспечивает точность и надежность в динамических испытаниях. Серия машин UFIB может быть адаптирована для испытание жесткости материалов и динамической устойчивости. Испытательная машина UFIB может осуществлять разные типы испытания, такие как динамическое испытание на растяжение, динамическое испытание на сжатие, динамическое испытание на растяжение и сжатие с проходом через 0 Тест можно настроить с фиксированной или подвижной верхней траверсой, которая может двигаться за счет дополнительных боковых гидравлических цилиндров.
Испытательная машина UFIB включает модуль MD5 с контрольной частотой 5 кГц и может быть укомплектована до 8 синхронных каналов в одном устройстве. Машина для динамического испытания UFIB также обеспечивает статическое испытание с соответствующими приспособлениями и аксессуарами.

Динамическая испытательная рама: обеспечивает структурную опору с нужными размерами для размещения привода и креплений для динамических испытаний, изготовленных в соответствии с геометрией и размером испытательных образцов. Жесткость рамы рассчитана таким образом, что гарантирует отсутствие резонанса при динамическом испытании при любых возможных условиях.

Гидравлический привод для динамического испытания: разработан в соответствии с типом динамического испытания, частотой и длительностью.

Гидравлический блок для динамических испытаний обеспечивает требуемый поток при максимальном давлении. Оснащен высокопроизводительными динамическими сервоклапанами, для эффективного контроля параметров тестирования.

Динамический тензодатчик имеет очень прочную конструкцию для поглощения боковых нагрузок и проведения измерений в режиме реального времени.

Любая испытательная машина IBERTEST подлежит многочисленным проверкам качества во время производственного процесса. Производственная лаборатория проверяет ключевые структурные компоненты и части, гарантируя высокое качество и надежность оборудования. Все машины производства IBERTEST проходят обязательный финальный контроль качества, производительности и калибровки в аккредитованной лаборатории ENAC (член ILAC).

Категории: ,
Модель

Испытательная машина UFIB-15

 Испытательная машина UFIB-25 Испытательная машина UFIB-50 Испытательная машина UFIB-100 Испытательная машина UFIB-250

Испытательная машина UFIB-500
Максимальная нагрузка (растяжение-сжатие)

± 15 кН

 ± 25 кН ± 50 кН ± 100 кН ± 250 кН

± 500 кН
Точность ISO 7500

Клас 0,5
Измерение нагрузки

Высокоэффективный тензодатчик HBM или INTERFACE для статических и динамических испытаний.
Диапазон измерения

1% – 100% от емкости датчика
Разрешение

5 цифр с плавающей точкой
Конструкция

2-колонная
Подвижная траверса

Настройка по высоте с помощью боковых гидравлических цилидров.
Свободная горизонтальная зона (расстояние между колоннами)

420 мм

 420 мм 560 мм 650 мм 650 мм

720 мм
Свободная вертикальная зона между стандартными захватами¹

0-540 мм

 0-500 мм 0-800 мм 0-950 мм 0-950 мм

0-950 мм
Максимальное вертикальное расстояние между поршнем и датчиком нагрузки.

800 мм

 800 мм 1220 мм 1570 мм 1600 мм

1650 мм
Измерение положения поршня

Магнитострикционный датчик перемещения

Разрешение: 0,5 мкм
Отображение положения с помощью ПО WinTest32

5 цифр (3 целых 2 десятичных)
Ход поршня

100 мм (± 50)²

 100 мм (± 50)² 100 мм (± 50)² 150 мм (± 75)² 150 мм (± 75)²

150 мм (± 75)²
Электропитание

З Фазы 380 В, 50/60 Гц
Размеры рамы 3

750 x 600 x 2100 мм

 750 x 600 x 2100 мм 900 x 600 x 2500 мм 1100 x 800 x 2800 мм 1250 x 900 x 2900 мм

1350 x 900 x 3200 мм
Масса

680 кг

 720 кг 980 кг 1300 кг 1600 кг

1950 кг

(1) Свободное вертикальное расстояние между стандартными захватами модели IB-HYDY. По заказу возможно большее расстояние.

(2) Другие доступные ходы поршня: 150 мм (±75); 200 мм (±100) или 250 мм (±125).

(3) Возможно изготовление рамы в соответствии с задачей.

Стандарты:

  • Испытание на растяжение в соответствии с ISO 6892, ISO 1608, EN 10002-1 и ASTM E23.
  • Испытание на сжатие в соответствии с ASTM D695
  • Испытание на изгиб ASTM E290
  • Тест NADCAP GE-S400
  • Испытание на ползучесть ASTM E 139
  • Тест ASTM E190 на сварных швах
  • Тестирование высокотемпературных материалов по EN 1002-5
  • ASTM E 1012, Стандартная практика проверки выравнивания испытательной рамы и образца под действием осевой силы растяжения и сжатия
  • BS 7270 Металлические материалы. Контролируемая осевая усталость постоянной амплитуды деформации. Испытание на усталость NFA 03403 на низкой частоте
  • Испытание на растяжение и сжатие композита с керамической матрицей.
