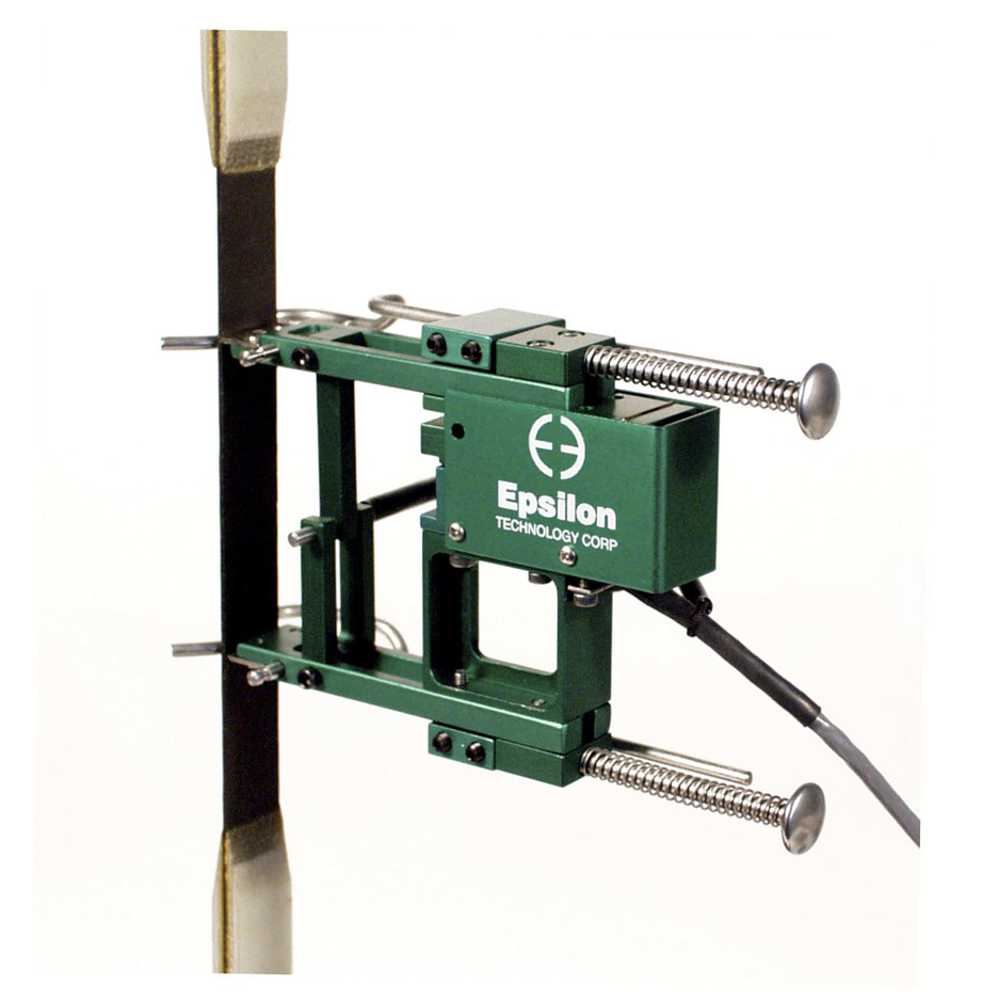

Аксіальний екстензометр Epsilon 3542

Аксіальний екстензометр (або осьовий екстензометр) Epsilon 3542 призначений для випробування широкого спектру матеріалів, включаючи метали, пластмаси, композити та кераміку. Усі екстензометри Epsilon 3542 можуть виконувати вимірювання як на розтяг, так і на стиск. Подвійна конструкція згинання робить їх дуже міцними та нечутливими до вібрацій, що дозволяє працювати на високих частотах.

Аксіальний екстензометр Epsilon 3542 стандартно постачається з комплектом швидкого кріплення Epsilon, що дозволяє оперативно та легко встановити екстензометр на випробуваному зразку однією рукою. Комплект швидкого кріплення можна зняти, що дозволяє монтувати екстензометр за допомогою пружин або гумових стрічок.

Екстензометри моделі 3542 застосовні для випробувань за такими стандартами:
• ISO 6892-1, 527-2, 527-4, 527-5, 10113
• ASTM E8, E9, D3039, D638, A370, D3552, E517, E646

Екстензометри моделі 3542 є тензометричними пристроями, що робить їх сумісними з будь-якою електронікою, розробленою для тензометричних перетворювачів. Найчастіше їх підключають до контролера випробувальної машини з електронікою для каналу деформації, і Epsilon оснащує екстензометр сумісним роз’ємом, який можна підключити безпосередньо до контролера. Для систем, яким бракує необхідної електроніки, Epsilon може запропонувати різноманітні рішення для обробки сигналів та підключення до систем збору даних або іншого обладнання.

Категорія:

Розміри зразків та кріплення:

  • Тримачі швидкого встановлення включені для круглих зразків діаметром 2-25 мм та плоских зразків товщиною до 12 мм та шириною 31 мм – в стандатному комплекті постачання;
  • Тримачі швидкого встановлення доступні для багатьох інших розмірів зразків доступні за запитом
  • Гумові стрічки та пружини для кріплення – в стандатному комплекті постачання;
    Модель Epsilon 3442 рекомендується для зразків діаметром <2 мм

Точність:

  • Стандартні конфігурації відповідають вимогам точності ASTM E83 класу B-1 для L0≥20 мм та класу B-2 для L0<20 мм.
  • Усі стандартні конфігурації відповідають вимогам ISO 9513 класу 0,5.
  • Сертифікат випробувань додається в комлекті постачання
  • Лінійність: ≤0,15% від повного діапазону вимірювання

Діапазон температур: Стандартний (-ST) становить від -40 °C до +100 °C – інші виконання доступні під час замовлення

Робоче зусилля: Залежить від конфігурації моделі; типово від 10 до 100 грам

Кабель: Інтегрований, надгнучкий кабель, стандартна довжина 2,5 м

Сигнал збудження: рекомендовано від 5 до 10 В постійного струму, макс. 12 В постійного або змінного струму.

Вихід: номінально від 2 до 4 мВ/В, залежно від моделі

Розрахункова початкова довжина (L0) Код специфікації Діапазон вимірювання Код специфікації Діапазон температур Код специфікації
10.0 мм -010M¹ ±5% -005³ 270..100 °C -LT
12.0 мм -012M¹ ±10% -010 -40..100 °C -ST
12.5 мм -0125M¹ +20%/-10% -020 -40..150 °C -HT1
20.0 мм -020M +25%/-10% -025 -40..200 °C -HT2
25.0 мм -025M +50%/-10% -050 -270..200 °C -LHT
30.0 мм -030M +100%/-10% -100
35.0 мм -035M
40.0 мм -040M
45.0 мм -045M
50.0 мм -050M
75.0 мм -075M²
80.0 мм -080M²
0.500 дюйм -0050¹
0.640 дюйм -0064¹
1.000 дюйм -100
1.400 дюйм -140
2.000 дюйм -200



¹Epsilon рекомендує модель 3442 для застосувань з L0 <20 мм.
²Діапазон стиснення становить -6 мм.

Наприклад:

Екстензометр Epsolin 3542 – 050M – 050 – ST

  • L0: 50 мм
  • Діапазон вимірювання: +50%/-10%
  • Діапазон температур: -40..100 °C
