Поперечний екстензометр Epsilon 3575

Поперечний екстензометр Epsilon 3575

Самопідтримуючі на випробувальному зразку, ці екстензометри працюють на зразках будь-якої ширини або діаметра від 0 до 25 мм. Найчастіше вони використовуються одночасно з осьовими екстензометрами Epsilon, і разом ці екстензометри підходять для вимірювання коефіцієнта Пуассона згідно зі стандартом ASTM E132, для поперечних вимірювань з анізотропними матеріалами, такими як багато композитів, та для випробування r-значення зразків листового металу згідно зі стандартом ASTM E517.

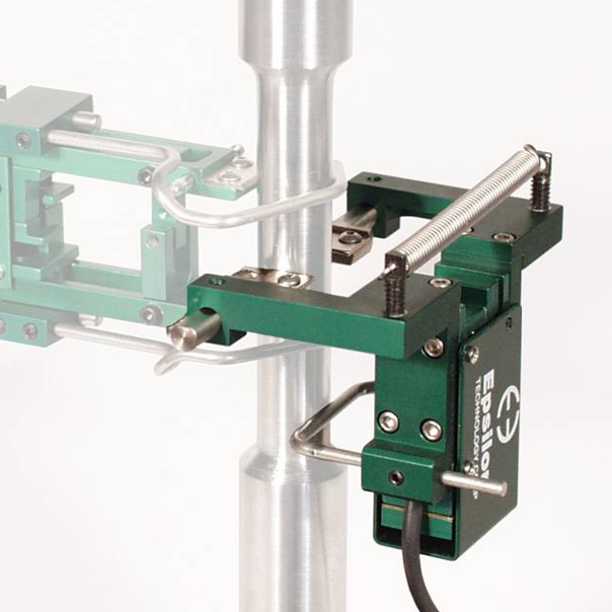

Екстензометр Epsilon 3575 легко затискається на зразку та утримуються на місці за допомогою вбудованої пружини. Закруглені контактні поверхні утримують положення на зразку. Поперечний екстензометр  3575 є тензометричним пристроєм, що робить його сумісними з будь-якою електронікою, призначеною для тензометричних перетворювачів. Найчастіше вони підключаються до контролера випробувальної машини з електронікою для каналу деформації, і Epsilon оснащує екстензометр сумісним роз’ємом, який підключається безпосередньо до контролера. Для систем, яким бракує необхідної електроніки, Epsilon може запропонувати різноманітні рішення для формування сигналів, які дозволяють підключатися до систем збору даних або іншого обладнання.

Категорія:

Розмір зразка: Працює зі зразками шириною або діаметром до 25 мм

Лінійність: ≤0,20% від повного діапазону вимірювання

Діапазон температур: Стандартний (-ST) становить від -40 °C до +100 °C – інші виконання доступні під час замовлення

Кабель: Інтегрований, надгнучкий кабель, стандартна довжина 2,5 м

Сигнал збудження: рекомендовано від 5 до 10 В постійного струму, макс. 12 В постійного або змінного струму.

Вихід: номінально від 2 до 4 мВ/В, залежно від моделі

  • Може залишатися встановленимнавіть під час руйнування зразка.
  • Повний міст, конструкція з тензометричним датчиком 350 Ом для сумісності практично з будь-якою випробувальною системою.
  • Усі моделі вимірюватимуть як позитивні, так і негативні переміщення.
  • Легко монтуються, з вбудованими пружинами для утримання екстензометра на зразку.
  • Самонесучі на зразку.
  • Усі стандартні пристрої мають показники лінійності 0,20% або краще.
  • Включає систему калібрування шунта Epsilon для електричного калібрування на місці.
  • Міцна конструкція з подвійним згином для міцності та покращеної продуктивності. Набагато міцніша, ніж конструкції з одним згином, це також дозволяє проводити циклічні випробування на вищих частотах.
  • Захисний кейс з пінополіуретановою підкладкою та запасний комплект ножів з інструментальної сталі в комплекті
Діапазон вимірювання Код специфікації Діапазон температур Код специфікації
±0.5 мм -050M 270..100 °C -LT
±1.0 мм -100M -40..100 °C -ST
±2.5 мм -250M -40..150 °C -HT1
±3.0 мм -300M -40..200 °C -HT2
±5.0 мм -500M¹ -270..200 °C -LHT
±0.020 мм -020T
±0.050 дюйм -050T
±0.100 дюйм -100T
±0.150 дюйм -150T
±0.200 дюйм -200T¹
