Маятниковий копер для металів від Ibertest

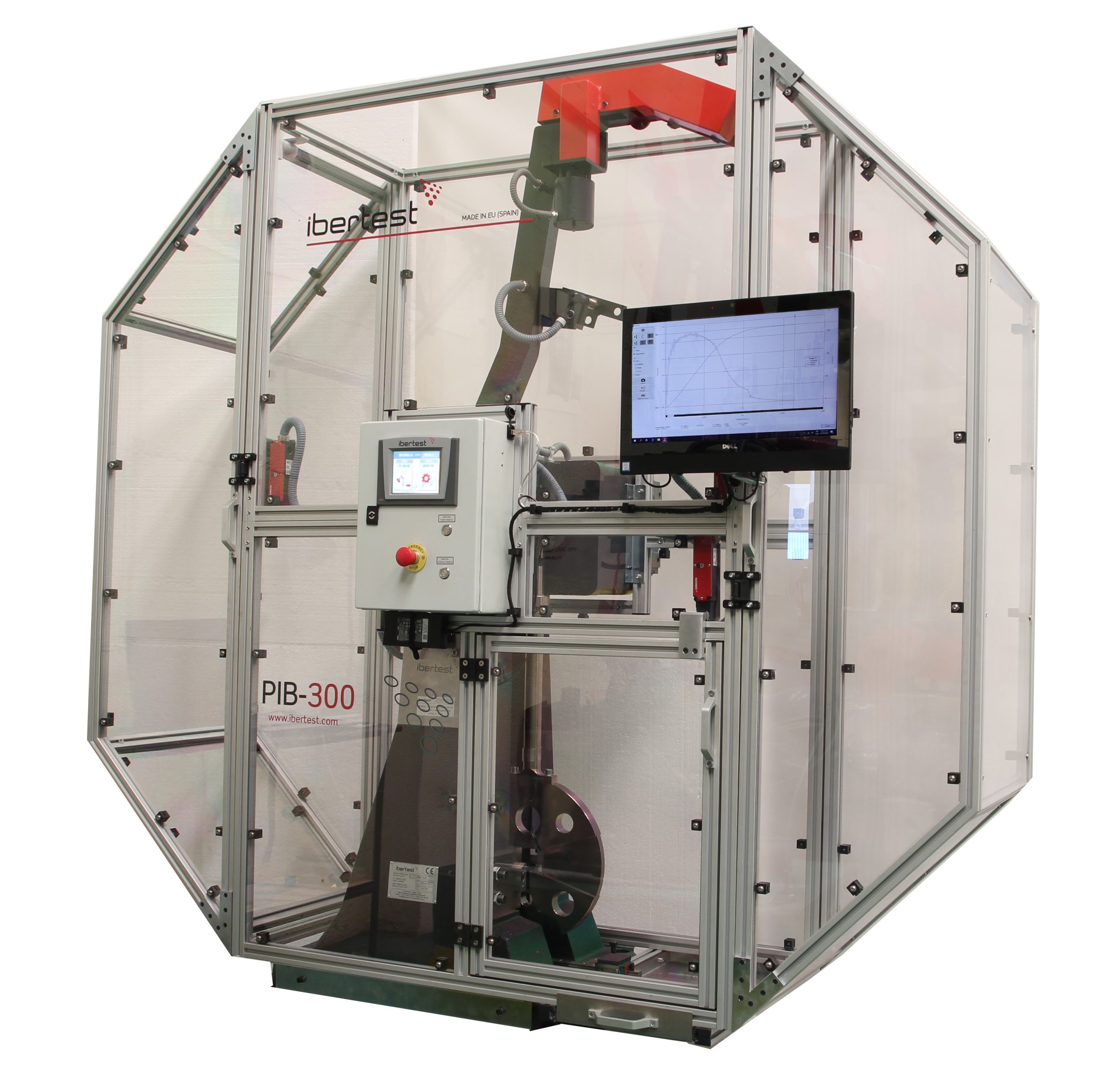

Маятниковий копер PIB

Маятниковий копер серії PIB для випробування по методам Шарпі та Ізод.

Маятникові копри виробництва Ibertest (Іспанія) використовують сучасні технології в комбінації з якістю виготовленні для надійності та повної відповідності міжнародним стандартам з випробувань на ударну в’язкість. Маятниковий копер використовуються для випробування за методами Шарпі або Ізода, ударний розтяг, а також може укомплектовуватись інструментованим бойком для аналізу моменту удару.

Копер PIB укомплектовано моторизованою системою підйому маятника, цифровою системою управління та збору даних, сенсорним екраном керування та підключення по USB до ПК.

Копер розроблено відповідно до найвимогливіших міжнародних стандартів випробування на удар: ASTM E23, ISO 148, EN 10045-1, DIN 50115, ISO/R 84-1959.

Маятники, які встановлюються можуть забезпечувати максимальні енергії удару в 150 Дж, 300 Дж, 450 Дж і 750 Дж.

В якості опції доступна повна роботизація процедури випробувань на удар та додаткові пристрої для охолодження зразків, підготовки надрізу чи аналізу геометрії концентратора.

Category:
Модель PIB-300 PIB-450 PIB-750
Максимальна енергія удару 300 Дж 450 Дж 750 Дж
Маса молота 20,4 кг 30,3 кг 50,5 кг
Висота маятника 770 мм 770 мм 770 мм
Максимальна швидкість удару 5,42 м/с 5,42 м/с 5,42 м/с
Вимірювання кута Цифровий енкодер Цифровий енкодер Цифровий енкодер
Роздільна здатність 0,018° 0,018° 0,018°
Роздільна здатність (енергія) 0,01 Дж 0,01 Дж 0,01 Дж
Розміри 2150 x 600 x 920 мм 2150 x 600 x 920 мм 2150 x 600 x 920 мм
Маса 750 кг 900 кг 1200 кг
Електроживлення 380 В 380 В 380 В
Потужність 500 Вт 500 Вт 500 Вт

Всі моделі  виготовляються відповідно до: EN-ISO 148, EN-ISO 10045-1, DIN 50115 та ASTM E231

Ключові особливості:

  • Висока надійність цифрової системи вимірювання та збору даних
  • Перевірка значень випробування на удар виконується шляхом порівняння значення зі значенням, розрахованим на основі потенційної енергії під кількома кутами.
  • Сертифікат виробника у відповідності до в ASTM E 23 та/або ISO 148 на кожен копер PIB
  • Змінні енергії удару: 150 Джоулів, 300 Джоулів, 450 Джоулів і 750 Джоулів.
  • Допоміжний пристрій для зміни енергії удару
  • Роздільна здатність вимірювань тесту Шарпі: до 0,01 Дж і 0,018°.
  • Висока продуктивність: час процесу випробувань на удар від 5 до 8 секунд.
  • Автоматичний підйом маятника «в польоті» для мінімізації витрат часу на тестування.
  • Запуск маятника тестера Шарпі із закриттям захисних дверей (налаштовується користувачем)
  • Доступна повна автоматизація, включаючи позиціонування зразка з кріостатом або температурою навколишнього середовища.
  • Доступна версія зі спеціальними пристосуваннями: для вимірювання динамічних деформацій для розрахунку енергії, поглиненої під час випробування на удар.
  • Максимальна ергономічність: широкий доступ до зони тестування на удар із найвищою безпекою користувача. Дозволяє користувачеві зручно працювати під час обслуговування або заміни енергії. 100% без ризику.
  • Спеціальне ковадло зі змінними тримачами доступне для задач із високою частотою тестування на удар. Це мінімізує інвестиції в технічне обслуговування завдяки низькій вартості зміни тримачів удару, замість того, щоб міняти ціле ковадло.
  • Кілька комбінацій ковадл і опор, що дозволяють проводити тестування на різних ударних зразках. Найпоширенішим зразком для випробування на удар за Шарпі є 10x10x55 мм, але є інші типи зразків, які можна перевірити на маятниковому копрі PIB.
  • Позиціонування зразка можна виконати за допомогою механічного або роботизованого рішення.
  • Лоток для зламаних/перевірених зразків
  • Комплект елементів для ударної випробування IZOD:
  • Конфігурація випробування на ударний розтяг доступна зі стандартним молотком.

Захист під час випробування:

  • Прозорий та надійний захисний кожух довкола рухомих елементів для захисту оператора під час роботи
  • Доступ до зони випробувань контролюється запобіжними електричними замками з блокуванням відкриття, щоб уникнути відкриття під час тесту
  • Блокування спуску маятника при відкритих замках для захисту оператора під час підготовки випробування
  • Елементи закриття та блокування відповідно до CE
  • Подвійне механічне кріплення для запобігання випадкового відпускання маятника
