Електромеханічна випробувальна машина MONOTRAC / DUOTRAC

Компактна, ергономічна та високопродуктивна випробувальна машина для випробування матеріалів. В залежності від комбінації захватів та аксесуарів розривна машина може використовуватися для випробувань на розрив по ISO 6892, ISO 1608, EN 10002-1, ASTM E23, ГОСТ 1497 випробування на стиск по ASTM D695, випробування на згин по ASTM E290, випробування згідно NADCAP, випробування гуми та еластомерів по ISO 37, ASTM D413, ASTM D412 та інших.

Модель Універсальна випробувальна машина MONOTRAC-3/500

(3/1200)

Універсальна випробувальна машина MONOTRAC-5/500

(5/1200)

 Універсальна випробувальна машина DUOTRAC-5/700

(5/1200)

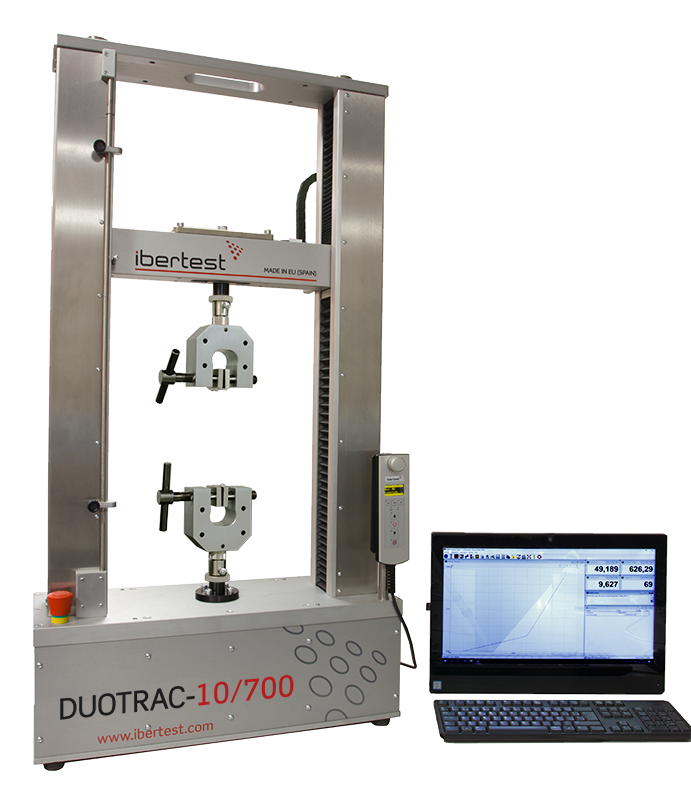

 Універсальна випробувальна машина DUOTRAC-10/700

(10/1200)

Клас точності по ISO 7500-1

0,5

Максимальне навантаження

3 кН



5 кН



5 кН

10 кН

Вимірювання сили

універсальний датчик сили на розтягування/стиснення



Діапазон вимірювання

1-100% номінального навантаження

30 – 3 000 Н

50 – 5 000 Н 50 – 5 000 Н

100 – 10 000 Н

Роздільна здатність датчика сили

0,1 Н

Переміщення траверси

контролюється ПЗ, 2вимикачі кінцевого положення

Привід

Синхронний сервомотор (без щітковий) з прямим приводом на КГП

 Швидкість переміщення траверси (мм/хв)

0,01 – 500,00



Швидкість навантаження (кН/с)

1-10% номінального значення

0,0003 – 0,3 кН/с

0,0005 – 0,5 кН/с 0,0005 -0,5 кН/с

0,001 – 1 кН/с

Роздільна здатність положення траверси

1 мкм

Електроживлення

 220 В, 50 Гц

Споживана потужність

500 Вт

Висота випробувальної зони (без оснастки)

500 мм (1200 мм)

700 мм (1200 мм)

Ширина випробувальної зони

66 мм

400 мм

Розміри

390 x 300 x 1040 мм

(390 x 300 x 1680 мм)

640 x 240 x 1230 мм

(640 x 240 x 1730 мм)

Маса

40 кг

(55 кг)

80 кг

(105 кг)

Настільна електромеханічна випробувальна машина для випробування при невисоких навантаженнях.

Розривна машина серії MONOTRAC та DUOTRAC поєднують в собі сучасні технічні досягнення та ергономічну конструкцію, що забезпечує максимальну ефективність у проведенні випробувань матеріалів. Електричний сервопривід забезпечує точну, тиху на надійну роботу, не потребуючи технічного обслуговування.

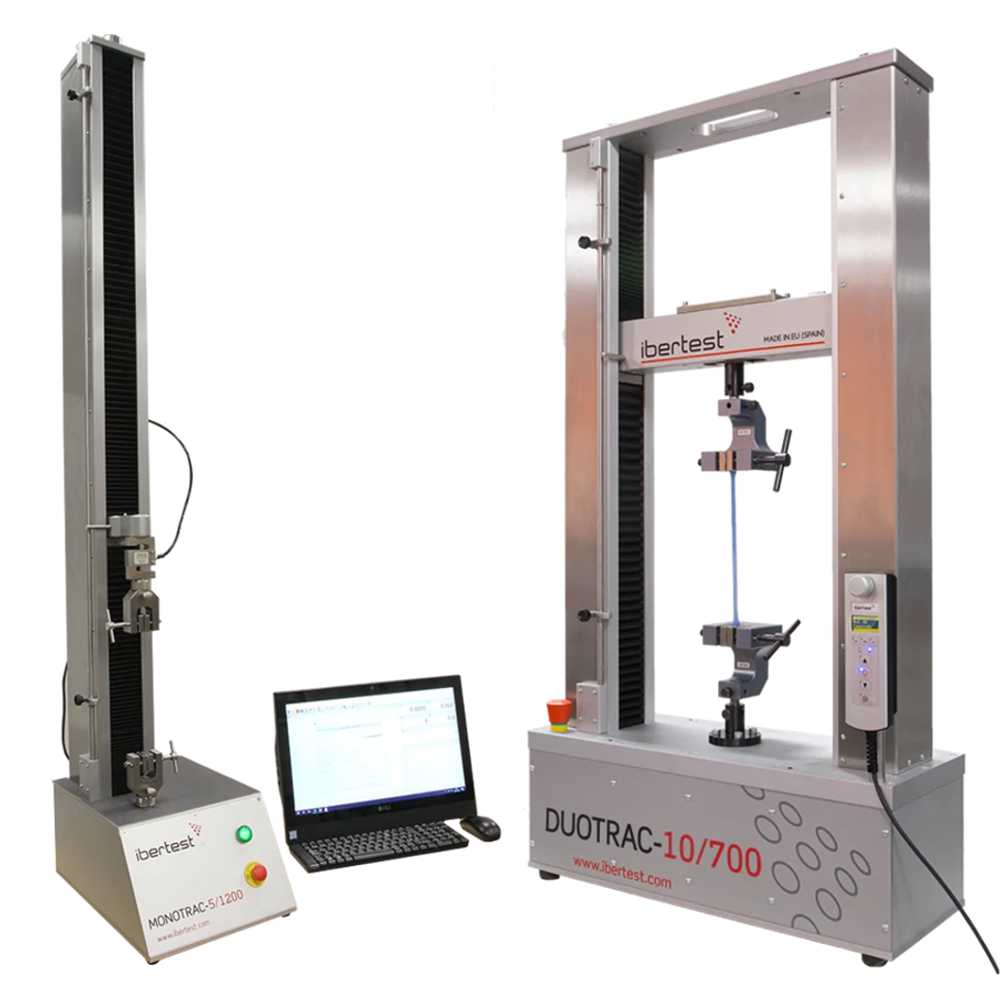

Випробувальні рами розривної машини:

Серія MONOTRAC- це одноколонна розривна машина з одним приводним гвинтом з максимальним діапазоном випробуванням від 1 кН до 5 кН.

Серія DUOTRAC – це двоколонна  розривна машина з двома приводними гвинтами з максимальним діапазоном випробуванням від 1 кН до 10 кН.

Особливості:

  • Оптимізована зона випробування, що забезпечує можливість конфігурування для різних типів випробувань та різних матеріалів.
  • Автоматичне проведення випробування з сервоконтролем по зусиллю, переміщенню або деформацією.
  • Привід за допомогою попередньо напружених КГП та хромованих сталевих направляючих.
  • Можливість використовувати рами модифікованої геометрії для випробувань зразків нестандартної форми та розміру або з великими значенням деформації
  • Можливість обладнати його кількома навантажувальними елементами для покращення точності вимірювання та контролю при дуже низьких навантаженнях.
  • Автоматична ідентифікація підключених датчиків та екстензометрів.

По завершенню виробництва усі випробувальні машини виробництва IBERTEST проходять перевірку повної функціональності та метрологічних характеристики у власній калібрувальній лабораторії, акредитованій по ENAC (член ILAC).

Серія машин MONOTRAC та DUOTRAC розроблена для проведення випробувань:

  • на розрив згідно з ISO 6892, EN 10002-1, ASTM E23, ГОСТ 1497
  • на згин по ASTM E290
  • випробування по NADCAP GE-S400
  • повзучість по ASTM E 139
  • зварні шви по ASTM E190
  • випробування на зсув
  • випробування при високих температурах по EN1002 -5
  • на стиск по ASTM D695, ASTM E 1012, ISO 1608
  • випробування на втому з постійною амплітудою по BS EN ISO 7270, випробування на втому на низьких частотах по NFA 03403, ASTM D412

та багато інших.

Випробування можна проводити на зразках різної геометрії : стандартні циліндричні, плоскі, прямокутні, а також зразки нестандартної форми.

Усі елементи для їх зразків для випробування відповідають максимальній потужності машини, можуть бути випробувані на випробувальній машині MONOTRAC або DUOTRAC: сталь, еластомери, дерево, гума, алюміній, композити, титан, пластмаси, біоматеріали, цемент, обладнання для медичного протезування зуб.

Матеріали: сталь, чугун, титан, алюміній, дерево, композити, пластмаси, еластомери, каучуки, біоматеріали, цемент, медичні матеріали та інші.
