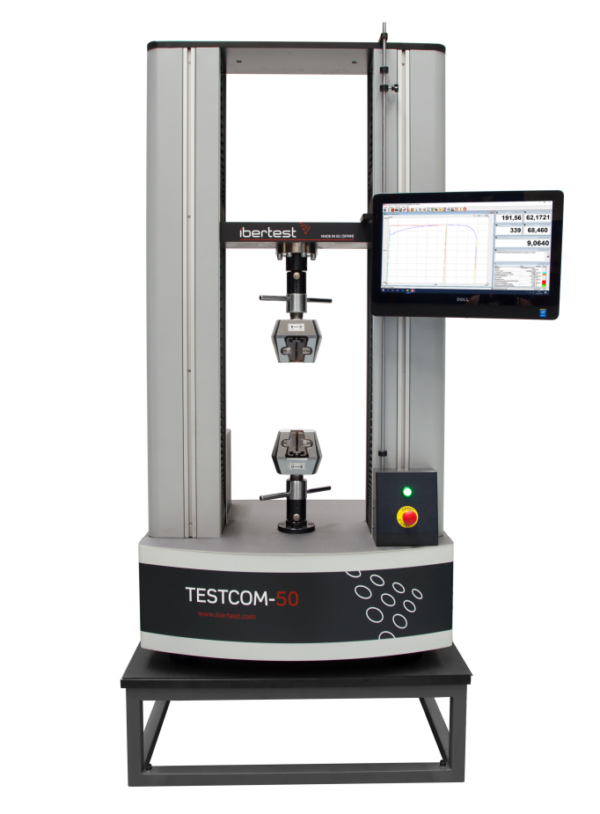

Електромеханічна випробувальна машина серії TESTCOM

Компактна, ергономічна з функціональною конструкцією розривна машина для випробування матеріалів. В комплекті з оснасткою та аксесуарами випробувальна машина серії TESTCOM використовується для статичних механічних випробувань на розтяг відповідно до ISO 6892, ISO 1608, EN 10002-1, ASTM E23, ASTM D695, ГОСТ 1497; на стискання та згин відповідно до ASTM E290, тести відповідно до нормативних документів NADCAP, випробування гуми та еластомерів відповідно до ISO 37, ASTM D413, ASTM D412 та багато інших.

Модель Випробувальна машина TESTCOM-5 Випробувальна машина TESTCOM-10 Випробувальна машина TESTCOM-20 Випробувальна машина TESTCOM-30 Випробувальна машина TESTCOM-50 Випробувальна машина TESTCOM-100
Клас точності по ISO 7500-1 0,5 в діапазоні 1-100% номінального навантаження
Максимальне навантаження 5 кН 10 кН 20 кН 30 кН 50 кН 50 кН
Вимірювання сили універсальний датчик сили на розтягування/стиснення
Направляючі колони Хромовані сталеві направляючі колони
Привід траверси Високоточні КГП



Переміщення траверси контролюється ПЗ, 2вимикачі кінцевого положення
Привід Синхронний сервомотор (без щітковий) з прямим приводом на КГП



Швидкість переміщення траверси (мм/хв) 0,01 – 1000,00 0,5 – 500
Швидкість навантаження (кН/с) 0,0005 – 0,5 кН/с

0,001 – 1 кН/с



0,002 – 2 кН/с



0,003 – 3 кН/с



0,005 – 5 кН/с



0,01 – 20 кН/с

Роздільна здатність положення траверси 5 мкм (1 мкм – опція) 1 мкм
Електроживлення 220 В, 50 Гц
Споживана потужність 1400 Вт 1000 Вт 1500 Вт
Висота випробувальної зони (без оснастки) 700 мм
1200 мм версія з подовженою рамою
1100 мм 1300 мм
Ширина випробувальної зони 425 мм 450 мм
Розміри 720x510x1320* мм
*1720 мм версія з подовженою рамою
1800x900x685 мм 2015x900x705 мм
Маса 120 кг

*140 кг версія з подовженою рамою

385 кг



525 кг

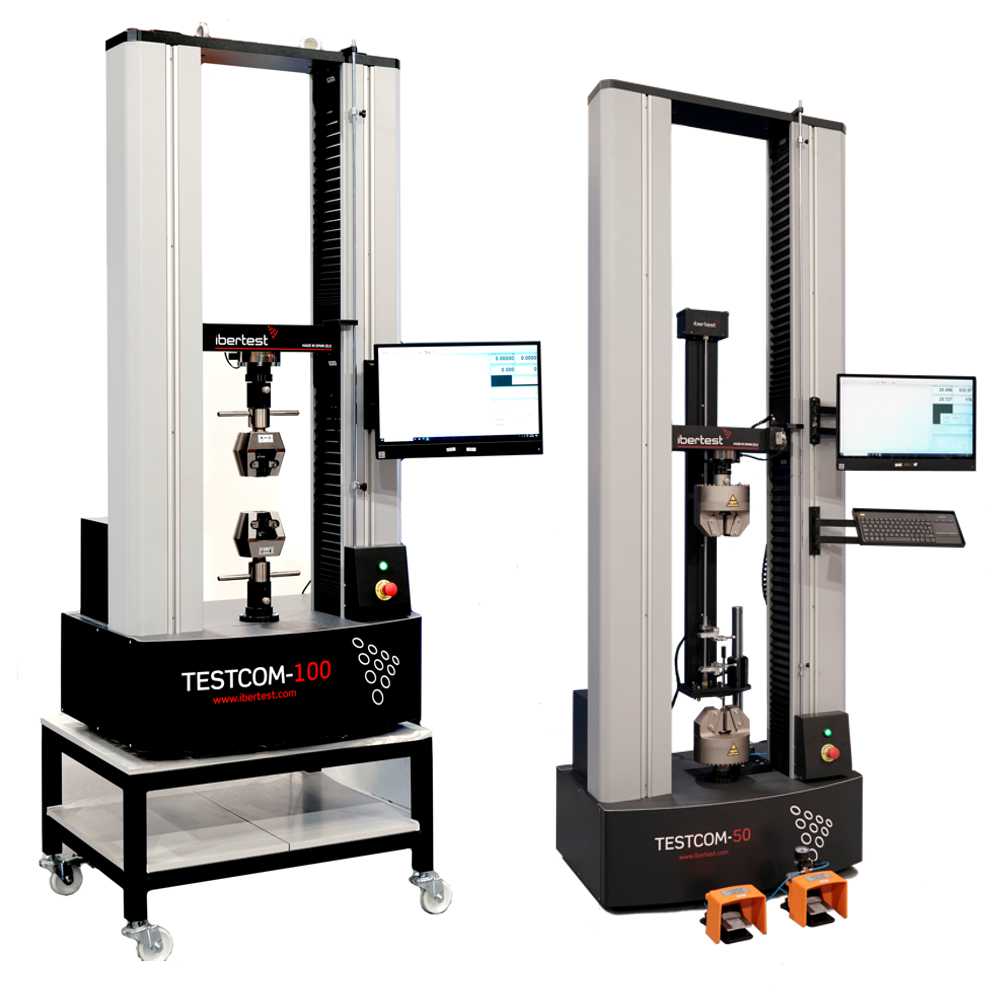

Електромеханічна настільна випробувальна машина для проведення випробувань матеріалів. Висока жорсткість рами, при цьому досить компактна конструкція. Управління проводиться за допомогою сенсорного ПК, встановленого на рамі випробувальної машини, що забезпечує ергономічне розташування в лабораторії.

Випробування можна проводити на зразках різного розміру та форми в залежності від захватів/оснастки, яка встановлюється на машину. Машина підходить для випробування широкого спектру матеріалів, таких як чугун, сталь, кольорові метали і сплави, еластомери, гума, дерево, пластмаси, будівельні матеріали тощо

Особливості:

  • Розмір випробувальної зони оптимізований таким чином, щоб мати можливість випробувати різні матеріали при використанні різних захватів/аксесуарів
  • Автоматичний контроль сервоприводом випробування по навантаженню, переміщенню або деформації
  • Високоточна та надійна конструкція приводу траверси: 2 попередньо навантажені КГП та 2 хромовані сталеві направляючі
  • Опції розширення зони випробування для нестандартних зразків
  • Можливість використання кількох датчиків навантаження для високоточного контролю
  • Автоматичне розпізнання датчиків навантаження та екстензометрів



Серія машин TESTCOM розроблена для проведення випробувань:

  • на розрив згідно з ISO 6892, EN 10002-1, ASTM E23, ГОСТ 1497
  • на згин по ASTM E290
  • випробування по NADCAP GE-S400
  • повзучість по ASTM E 139
  • зварні шви по ASTM E190
  • випробування на зсув
  • випробування при високих температурах по EN1002 -5
  • на стиск по ASTM D695, ASTM E 1012, ISO 1608
  • випробування на втому з постійною амплітудою по BS EN ISO 7270, випробування на втому на низьких частотах по NFA 03403, ASTM D412

та багато інших.
